特長
●最高の柔軟性を備えています。
●振動・騒音を大きく低減します。
●軸方向の反力が小さいため、配管への取付けが特に簡単です。

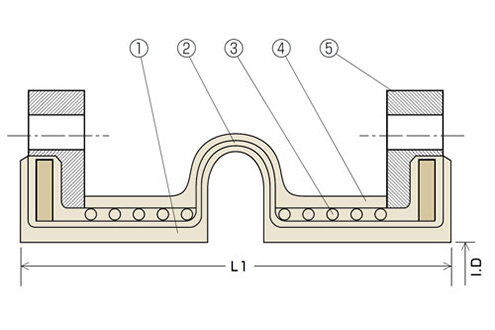

仕様・構造

①内面ゴム:EPDM ※1
②補強層:合成繊維
③胴部補強層:鋼線または合成繊維
④外面ゴム:EPDM ※2
⑤フランジ:SS溶融亜鉛メッキ
※1 内面ゴム材質はEPDMの他にはCR、NBRも製造可能です。
※2 内面ゴム材質がNBRの場合、外面ゴム材質はCRとなります。
サイズ・性能
【フランジ規格】 JIS10K、JIS5K
呼径 | I.D (mm) | L1 (mm) | 圧縮 (mm) | 伸長 (mm) | 偏心 (mm) | 概略質量 (kg) | 使用圧力範囲 (MPa) |
25 | 25 | 150 | 7 | 6 | 20 | 2.5 | -0.06~1.0 |
32 | 32 | 150 | 7 | 6 | 20 | 3.3 | |
40 | 38 | 150 | 7 | 6 | 20 | 3.5 | |
50 | 51 | 150 | 15 | 10 | 20 | 4.2 | |
65 | 64 | 150 | 15 | 10 | 20 | 5.9 | |
80 | 76 | 150 | 15 | 10 | 20 | 6.1 | |
100 | 102 | 150 | 20 | 15 | 30 | 7.3 | |
125 | 127 | 150 | 20 | 15 | 30 | 10.9 | |
150 | 152 | 200 | 20 | 20 | 30 | 14.9 | |
200 | 203 | 200 | 20 | 20 | 30 | 17.8 | |
250 | 254 | 200 | 25 | 25 | 30 | 25.7 | |
300 | 305 | 200 | 25 | 25 | 30 | 29.7 | -0.04~1.0 |
350 | 350 | 250 | 25 | 25 | 30 | 39.1 | |
400 | 400 | 250 | 25 | 25 | 30 | 54.0 | |
450 | 450 | 250 | 25 | 25 | 30 | 67.1 | |
500 | 500 | 250 | 25 | 25 | 30 | 76.1 |
・各変位量はそれぞれ単独に変位した場合の値です。
・斜め配管時の変位量は上記値と異なりますので、その都度お問い合わせ下さい。
・上記標準長さ以外の特殊長さの製造も可能です。
・流体が気体の場合は、使用圧力は上記値の1/2となります。
標準品との比較について
ラバーエキスパンションジョイントの標準品とGE1タイプの構造・仕様の違いは下記の比較表を参照ください。
GE1タイプ | 標準品 | |

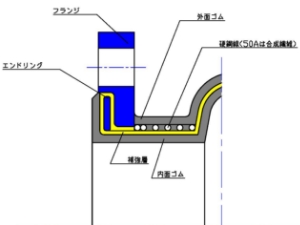

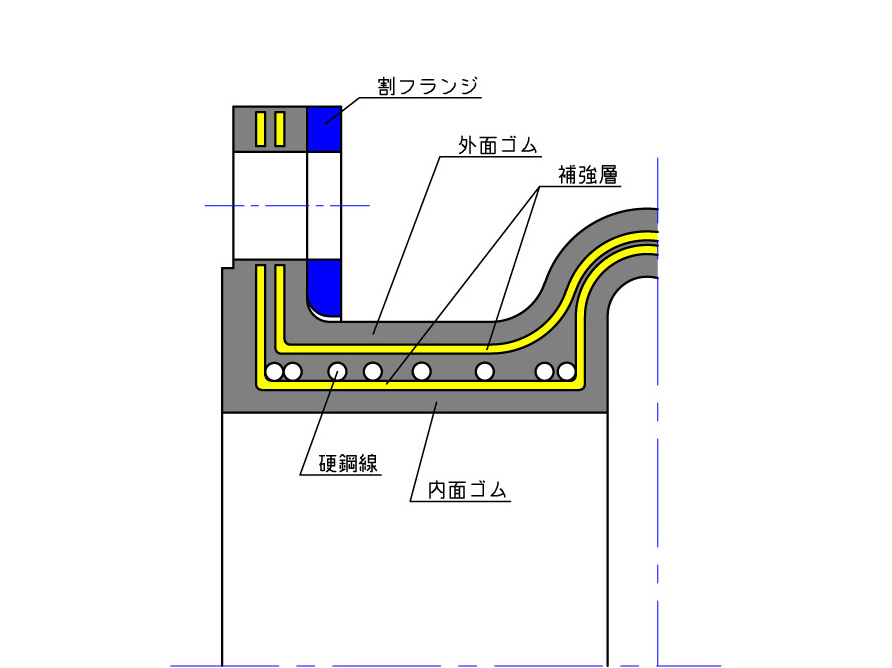

構造 | ![]() | ![]() |
サイズ | 50A~350A | 50A~1500A |
最高使用圧力 (MPa) | 1.0(気体の場合0.5) | サイズによって差がありますので 詳細は総合カタログをご覧ください |
最高使用温度 (℃) | 60以下 | 80以下 |
内面材質 | EPDM、NBR、CR | EPM、NBR、CR、NR、IIR |
選択基準

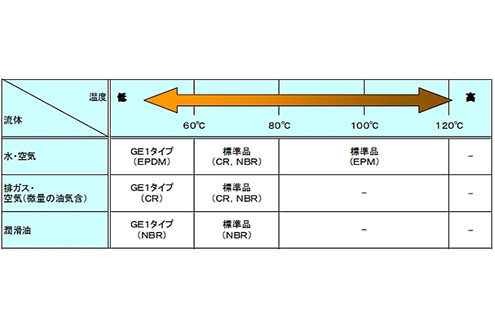

GE1タイプと標準品は、お客様のご用途に応じ最適なものをお選びいただけます。下記表はその一例です。

注意:実際の選択は、上記流体・温度条件以外にも耐圧や伸張・圧縮・変位等の数値条件によって変動します。
「-」の箇所については、ご用途に応じた別設計で対応いたしますので、ご相談願います。
