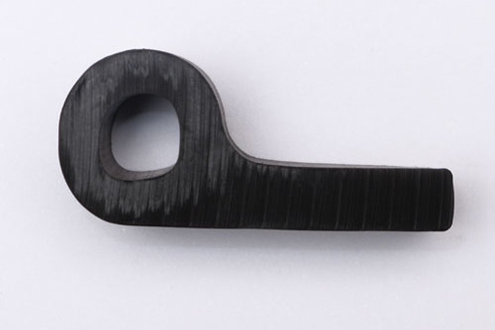

特長
●圧縮永久ひずみが小さい
●機械的強度が強い
●耐水性が優れている
●耐熱・耐寒性が優れている
●耐候性が優れている
仕様
ゲートパッキンの材質としましては、各種ポリマーの検討結果から標準材料として、クロロプレンゴム（CR）を選定しております。
下表は、ゲートパッキンに使用される弊社標準材料について適用される社内材質規格値です。
| 試験項目 | CR-50 | CR-65 | 試験方法 | |
| 引張試験 | 引張強さ(MPa) | 14.7以上 | 12.0以上 | JIS K6251 |
| 切断時伸び(％) | 500以上 | 300以上 | ||
| 硬さ試験(タイプＡデュロメータ) | 50±5 | 65±5 | JIS K6253-3 | |
| 老化試験 70℃-96h | 引張強さ変化率(％) | -10以内 | -20以内 | JIS K6257 |
| 切断時伸び変化率(％) | -20以内 | -20以内 | ||
| 圧 縮 永 久 ひ ず み率 70℃×24h(％) | 30以下 | 30以下 | JIS K6262 | |
| オゾン劣化試験 50pphm-20%伸長 40℃×96h | 亀裂発生のないこと | JIS K6259 | ||
※用途・条件により天然ゴム（NR）、クロロスルフォン化ポリエチレン（CSM）、エチレン・プロピレンゴム（EPDM）での製造も可能です。
※この性能は、基準値であり、保証値ではありません。
製品に関するお問い合わせは下記フォームよりお気軽にお問い合わせください
