特長
●簡単に着脱が可能
●内面に液だまりしにくく衛生的
●チューブを傷付けない金具形状
仕様
【流体温度】 高温水:100℃以下、スチーム:短時間130℃以下
【推奨雰囲気温度範囲】 -30℃~+150℃

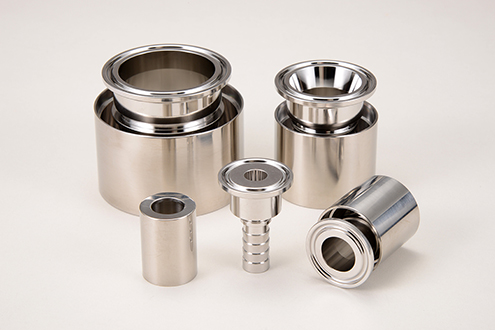

【継手材質】 ①ニップル(SUS316L) ②ソケット(SUS304)
※へルール継手以外の金具取付も対応可能です。
●「ホース最短全長」を記載していますが、ホース長さが短い場合は金具取り付け部分に応力が集中しやすくなり、交換時期を早めることがあります。ホースを配管する際には長さに余裕を持ってご使用いただくようお願い致します。
規格 | A (mm) | B (mm) | C (mm) | L (mm) | 最高使用圧力 (MPa) | 適用ホース 呼称 | ホース最短全長 (mm) | |
12 | 8A | 34.0 | 27.5 | 10.5 | (53) | 0.5 | 12 | 200 |
15 | 10A | 34.0 | 27.5 | 14.0 | (53) | 15 | ||
19 | 15A | 34.0 | 27.5 | 17.5 | (53) | 19 | ||
25 | 1S | 50.5 | 43.5 | 23.0 | (53) | 25 | ||
32 | 1.5S | 50.5 | 43.5 | 35.7 | (58) | 32 | ||
2S | 64.0 | 56.5 | 47.8 | |||||
38 | 1.5S | 50.5 | 43.5 | 35.7 | (58) | 38 | ||
2S | 64.0 | 56.5 | 47.8 | |||||
50 | 2S | 64.0 | 56.5 | 47.8 | (63) | 0.3 | 50 | 210 |
※社内での金具付けを動画でご覧いただけます。
