サンパッド

機器類の下に敷くだけで、あらゆる騒音、振動を低減する防音・防振マットです。

サンパッドTSPシリーズは、十川ゴムならではのゴム化学技術を駆使して完成した防音・防振マットです。マットの両面の突起部とマット中間層が波状に変形し、あらゆる方向・範囲の周波数振動を吸収、分散する画期的なメカニズム。機器類の下に敷くだけで、あらゆる騒音、振動を低減します。

カッティングは自由自在

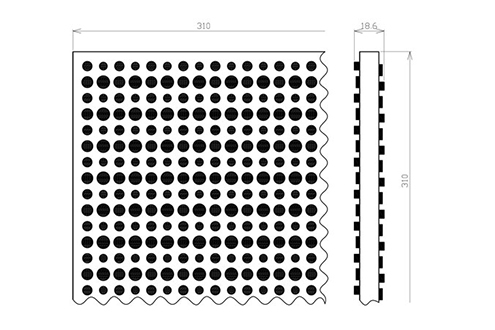

定尺は310×310mmですが、設置条件に応じて、自由にカットしたり、並べて使用できます。

豊かなバリエーション
サンパッドTSPシリーズは、一般用CR(クロロプレンゴム)製と、耐油用NBR(二トリルゴム)製の2タイプに、 それぞれ40・60・80・90(タイプAデュロメータ)のゴム硬さがあり、合わせて8品番のなかから最適の製品を、お選びいただけます。

幅広い用途のCR製
一般用 CR(クロロプレンゴム)製は、耐老化・耐オゾン・耐候性に優れ、耐油・耐薬品性にも富んでいますので、 少量の薬品付着なら、使用にさしつかえありません。バランスのとれた材質ですので、幅広い用途にご使用いただけます。


<一般用CR製サンパッド仕様表>

品 番硬さ(タイプAデュロメータ)材 質
TSP-40C40CR(クロロプレンゴム)
TSP-60C60
TSP-80C80
TSP-90C90

高い耐油性を誇るNBR製
特に耐油性の優れたNBRを使用しています。鉱物油が多量にかかるところや、浸漬状態のおそれがある現場でも使用できます。
一般のNBR製品は、耐候性(特にオゾン)に弱く、亀裂が発生しやすい性質を持っていますが、サンパッド用NBRは、この欠点を改良しています。

<耐油用NBR製サンパッド仕様表>

品 番硬さ(タイプAデュロメータ)材 質
TSP-40N40NBR(ニトリルゴム)
TSP-60N60
TSP-80N80
TSP-90N90

<物性値>

品番実  測  値
硬さ
(HA)
引張強さ
(MPa)
{kgf/cm2}
切断時
伸び
()
圧縮永久
ひずみ
(100℃ 22h%)
()
耐熱性
(100℃ 70h)
耐油性
No.3油
(100℃ 70h)
引張強さ
変化率
()
切断時
伸び
変化率
()
硬さ変化
(HA)
体積
変化率
()
TSP-40C4214760220-21+7+83
{143}
TSP-60C611945025+2-20+5+66
{193}
TSP-80C802122019+1-14+5+49
{210}
TSP-90C901719036-5-36+2+47
{175}
TSP-40N421483011-3-17+6+8
{143}
TSP-60N61195009+2-18+4+12
{191}
TSP-80N80213209+2-20+5+11
{216}
TSP-90N90213007+6-25+3+10
{213}

優れた耐荷重性

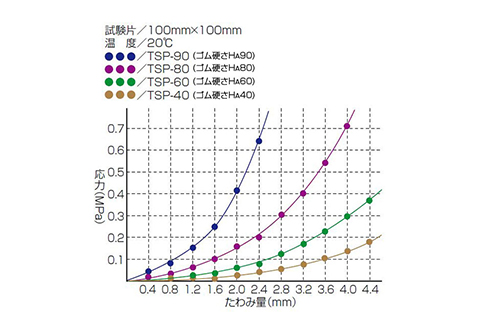

サンパッドTSPシリーズの応力とたわみ量の関係は、試験片の大きさ、温度等により影響されますが、標準的な曲線は下表の通りです。

<応力とたわみ量の関係表>


JIS規格をクリアした品質
サンパッドTSPシリーズは、ゴムパッキン材料(JIS K 6380-2014)の規格に適合するとともに、長時間使用時の亀裂劣化を防ぐため、耐久性を高めています。
